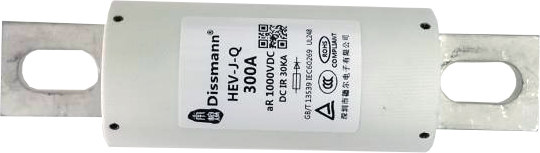

Speċifikazzjoni tal-fjus HEV-JQ 1000VDC

Din il-linja xierqa tal-fjus tas-serje HEV f' |DC 1000volt, u l-firxa tal-ampere tal-klassifikazzjoni hija 5A-800A, il-kapaċità ta 'tkissir sa AC100KA u DC30KA f'DC1000V. Huma disponibbli f'bolt M8 jew M10. Id-dimensjoni u l-prestazzjoni jikkonformaw għal GB13539, IEC60269, UL248.

Tip ta 'prodott tal-fjus HEV-JQ 1000VDC

Mudell	Kurrent Rated	I²t(A²s)		Dissipazzjoni tal-enerġija	Kodiċi tad-daqs	Installa
Mudell	Kurrent Rated	Qabel l-ark	Totali	Dissipazzjoni tal-enerġija	Kodiċi tad-daqs	Installa
HEV-JQ-5	5A	20	115	1.8	HF1	Mounting Bolt M8 rakkomandat torque 11N·m
HEV-JQ-10	10A	30	170	2.2
HEV-JQ-15	15A	48	220	3.1
HEV-JQ-20	20A	72	360	3.6
HEV-JQ-25	25A	85	510	4.2
HEV-JQ-30	30A	110	830	5.1
HEV-JQ-35	35A	180	1250	6.3
HEV-JQ-40	40A	290	1650	7.8
HEV-JQ-45	45A	350	1900	8.5
HEV-JQ-50	50A	440	2450	10.0
HEV-JQ-60	60A	600	3500	12.5
HEV-JQ-70	70A	820	5500	14
HEV-JQ-80	80A	1050	6500	16
HEV-JQ-90	90A	1800	10500	17	HF2
HEV-JQ-100	100A	2300	12000	18
HEV-JQ-125	125A	3400	21000	20
HEV-JQ-150	150A	4900	25500	27
HEV-JQ-175	175A	9200	40000	30	HF3	Mounting Bolt M10 rakkomandat torque 20N·m
HEV-JQ-200	200A	15000	60000	32
HEV-JQ-225	225A	19000	105000	40
HEV-JQ-250	250A	24000	113000	47
HEV-JQ-275	275A	25000	130000	49
HEV-JQ-300	300A	26000	160000	52
HEV-JQ-325	325A	33000	180000	55
HEV-JQ-350	350A	42000	230000	60	HF4
HEV-JQ-400	400A	71000	320000	65
HEV-JQ-450	450A	78000	300000	80
HEV-JQ-500	500A	105000	350000	95
HEV-JQ-600	600A	163000	530000	105	HF5	Bolt tal-immuntar M12 rakkomandat torque 28N·m
HEV-JQ-700	700A	320000	680000	155
HEV-JQ-800	800A	420000	870000	185

Daqs tal-MEV-J-C20 f'milimetru

HEV-J-Q

Kodiċi tad-daqs	A±2	B±1.5	C±1	D±1.5	E±1.5	F±1	G±0.5	H±0.2	J±1
HF1	124	25	78	100	109	9	18	4	13.5
HF2	117	33	78	93	100	9	22	5	12.5
HF3	139.5	38	83.5	99.5	120	10.5	25	6	20.7
HF4	146.5	50	89.5	106	126.5	10.5	38	6	20.7
HF5	197.5	63	89.5	123.5	162.5	13.5	50	10	33

Applikazzjoni

Din is-serje ta 'prodotti huma fjusis konnessi bil-bolt ta' tubu tond, li għandhom il-karatteristiċi ta 'daqs żgħir, nfiħ mgħaġġel, I2t baxx, u affidabilità għolja. Huwa adattat għal short-circuit u protezzjoni ta 'backup ta' apparati semikondutturi bħal konvertituri tal-frekwenza, rettifikaturi, invertituri, diversi provvisti ta 'enerġija, kif ukoll batteriji tal-enerġija, muturi, capacitors, wajers u tagħmir u apparat ieħor. Dan il-prodott għandu proprjetajiet tajbin kontra l-vibrazzjoni u ritardant tal-fjammi, u huwa adattat għal applikazzjonijiet f'ambjenti ta 'vibrazzjoni bħal transitu ferrovjarju u vetturi bil-mutur.

Fjusijiet ta 'protezzjoni ta' ċirkwit qasir speċjalment għal vetturi elettriċi puri u vetturi elettriċi ibridi

Fjus 1000V DC iddisinjat apposta għal vettura elettrika pura u batterija tal-qawwa tal-vettura ibrida

Ipprovdi bażijiet tal-fjus apposta apposta għal ambjenti ħarxa tal-karozzi
